ZLPG 中藥浸膏專用噴霧干燥機
S
UMMARIZE
產品概述
中國干燥設備行業優秀企業
UMMARIZE 產品概述
中藥浸膏專用噴霧干燥機是吸收國外技術開發的適用于熔點低、含糖高的中藥產品的干燥設備，該裝置根據干燥產品特點和性質確定噴霧干燥的工藝條件，自動化程度高，操作方便，符合GMP 要求。該設備的成功開發，解決了多年來許多熔點低，含糖高的中藥產品不能用噴霧干燥的技術難點，也是對噴霧干燥在中藥制藥工業中的應用技術研究的新發展。
 |  |
P
RINCIPLE
工作原理
中國干燥設備行業優秀企業
RINCIPLE 工作原理
中藥浸膏高速離心式噴霧裝置是離心式噴霧干燥技術在特定物料干燥中的應用，也是利用高速離心式霧化器使物料分散成細，與熱空氣充分接觸，完成瞬間干燥，形成粉狀成品的干燥裝置。該干燥設備是專門用來解決中藥浸膏和植物提取液的噴霧干燥機，它有效地解決了原LPG 高速噴霧干燥機在中藥浸膏干燥中出現的諸多問題，與原LPG離心式噴霧干燥機相比有以下特點：
1、為防止物料產生粘壁設備設有空氣掃壁、塔壁夾套冷卻結構, 有效杜絕產品的粘壁焦化。提高產品質量、收率。
2、特有成品風送系統, 將干燥成品及時與系統內熱濕空氣分離, 避免成品產生吸濕回潮結塊的可能。
3、進入干燥機的空氣采用三級空氣凈化, 使進風達到30 萬級要求；
4、采用快開沖選裝置, 適用于多品種生產要求；
5、物料收集采用兩級旋風除塵裝置或一級旋風除塵+ 濕式除塵器；
6、噴霧塔體積及配置根據物料性質作適用性調整, 使之更具實用性；
7、可選用PLC 控制, 程控系統屏幕顯示；
8、整個干燥系統設計制作符合GMP 規范要求；
9、用戶在訂貨時根據物料特性可選擇A 型、B 型、C 型其中之一以達到設備與物料之間的^佳適應性。
P
ARAMETER
技術參數
中國干燥設備行業優秀企業
ARAMETER 技術參數
| 型號 | ZLPG- 13 | ZLPG- 17 | ZLPG- 25 | ZLPG- 32 | ZLPG- 38 | ZLPG- 40 | ZLPG- 47 | ZLPG- 52 | ZLPG- 58 | |
| 水份蒸發量kg/h | 5 | 10 | 25 | 50 | 80 | 100 | 150 | 200 | 300 | |
| 料液處理量(kg/h) | 6-7 | 12-14 | 25-34 | 50-68 | 80-108 | 100-135 | 150-203 | 200-270 | 300-406 | |
| 成品產量(kg/h) | 1-2 | 2-4 | 4.8-7.2 | 9.2-14 | 14.8-22.4 | 18.4-28 | 28-42 | 36.8-56.4 | 55-85 | |
| 濕物料固含量 (%) | 18~25 | |||||||||
| 成品含水率(%) | 3~5 | |||||||||
| 電功率 | 36 | 45 | 63 | 99 | 132 | 153 | 204 | 246 | 330 | |
| 加熱源 | 蒸氣＋電 | |||||||||
| 產品捕集方式及效率 | 二級旋風除塵器或一級旋風除塵器及一級濕式除塵器≥ 95% | |||||||||
| 自控儀表 | 熱風溫度及排風溫度指示、自動調節溫控儀 | |||||||||
| 進風溫度 (℃ ) | 150~200 | |||||||||
| 出風溫度 (℃ ) | 80~100 | |||||||||
| 外形尺寸 (mm) | 長 | 5000 | 5500 | 7000 | 8000 | 9800 | 11000 | 12200 | 14100 | 15000 |
| 寬 | 3000 | 3500 | 4000 | 5000 | 5700 | 6200 | 7000 | 7800 | 9000 | |
| 高 | 4500 | 4600 | 5200 | 6500 | 7600 | 8100 | 9000 | 9850 | 11100 | |
本表設計條件：1、進口溫度為220℃ , 出口溫度為85℃ ; 2、蒸汽壓力0.6Mpa; 3、根據用戶要求可加裝振打器，氣掃裝置，冷卻夾套。
P
rocess

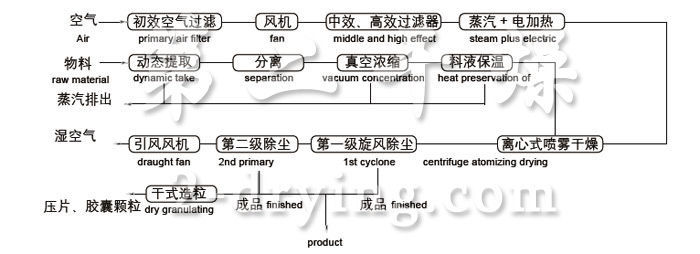

工藝流程
中國干燥設備行業優秀企業
rocess 工藝流程
C
ONSTRUCTION
結構簡圖
中國干燥設備行業優秀企業
ONSTRUCTION 結構簡圖
